低溫分配閥箱
超導加速器領域，低溫系統與終端設備之間，設置有低溫分配系統，即低溫分配閥箱。其主要作用是將低溫系統產生的低溫液體經由低溫傳輸管線分配給各終端設備，以滿足各終端設備對低溫液體的流量、壓力、溫度及液位等不同參數的控制需要。
低溫分配閥箱主要由真空室、液氮冷屏、管道系統、各類調節閥門、換熱器及溫度、壓力、液位等測控裝置組成。真空室為內部低溫組件提供高真空絕熱;液氮冷屏為降低室溫對低溫組件的熱輻射，通常采用銅材或鋁材表面纏繞銅管或鋁管焊接而成;各類調節閥門依據液位、壓力等傳感器信號，調節閥門的開度，從而達到調節低溫液體的相關參數的目的。

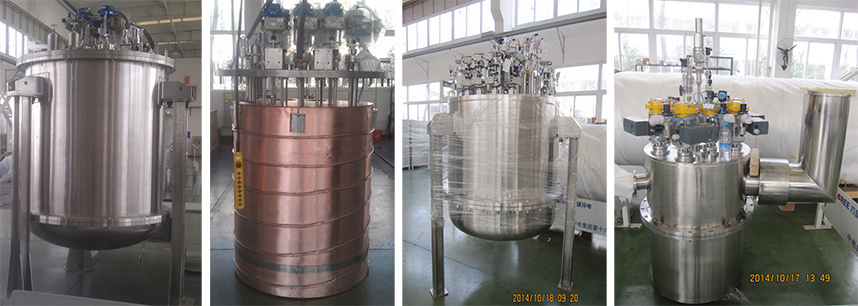

低溫分配閥箱
低溫分配閥箱主要性能技術指標
內容 | 技術指標 |
適用介質 | LHe、GHe、LN2、GN2 |
工作溫度 | 1.8~4.2K，80K |
設計壓力 | 根據系統需求 |
絕熱方式 | 高真空+多層絕熱 |
真空漏率 | ≤1×10-10pa.m3/s |
工作真空度 | 優于1×10-3pa |
